输入文字
# 一、概述
输入文字是一个带有标签和光标的输入框。可以在其中输入文本或字符。输入首先需要创建一个虚拟键盘,同时将虚拟键盘关联到文本框。
# 二、控件设置

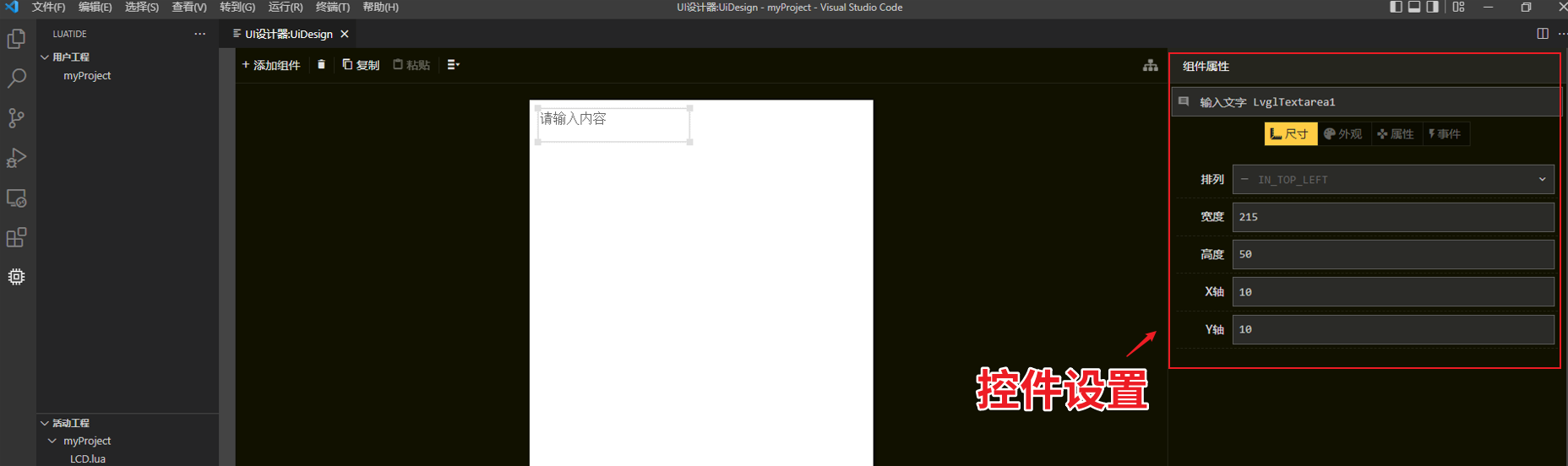

控件设置包含如下部分,控件标题,尺寸,外观,属性,事件,选中尺寸,会列出尺寸对应设置细节,以下会对各部分功能分别介绍。
![设置100.png](https://cos.easydoc.net/36623104/files/l3lelo1p.png)
## 控件标题

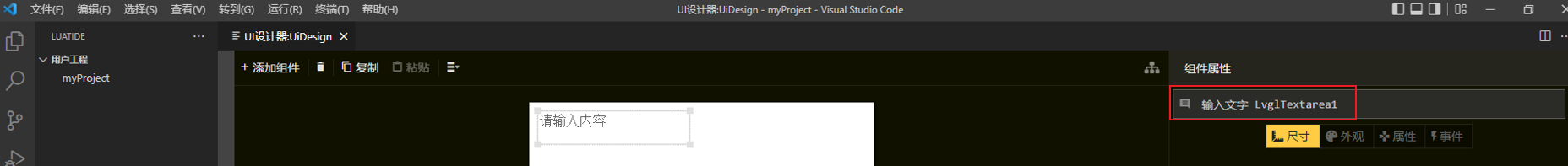

控件名称为了方便理解和记忆可以修改,如:LvglImgBtn1修改为:LvglImgBtn1_mytest。
![设置101.png](https://cos.easydoc.net/36623104/files/l3lenc0s.png)

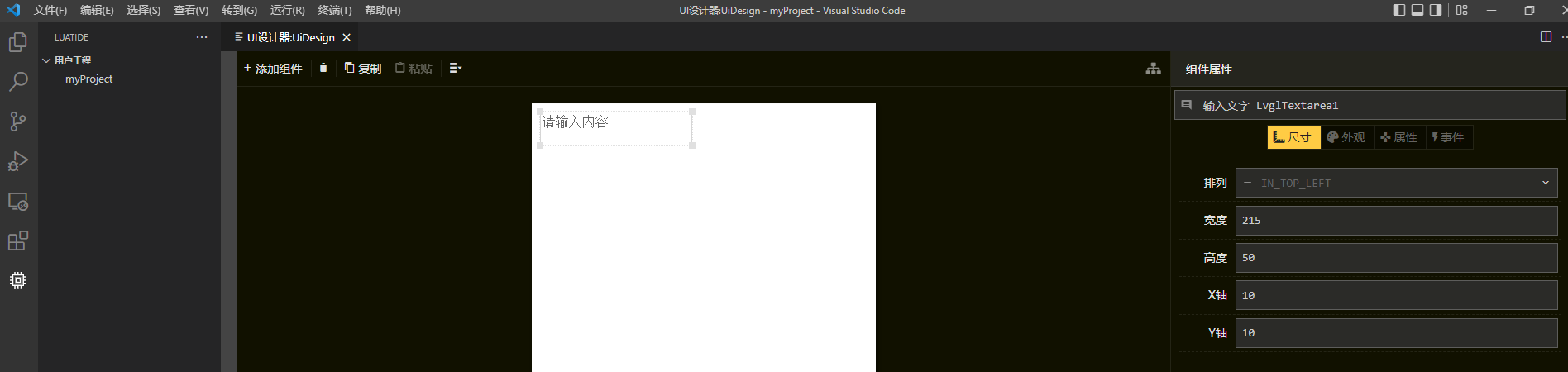

## 尺寸
包括排列方式,X,Y轴坐标,拖动控件会改变对应X,Y轴坐标,也可以手动设置。屏幕左上角为像素坐标原点(x=0,y=0)。
【排列】:支持。。。。等排列方式,(注:暂时未实现)
【宽度】:输入文本宽度,可手动设置,也可以直接拖动修改
【高度】:输入文本高度,可手动设置,也可以直接拖动修改
【X轴】:描述控件在屏幕上的像素X坐标位置,可手动设置,也可以直接拖动修改
【Y轴】:描述控件在屏幕上的像素Y坐标位置,可手动设置,也可以直接拖动修改
![设置002.png](https://cos.easydoc.net/36623104/files/l3lep382.png)
## 外观

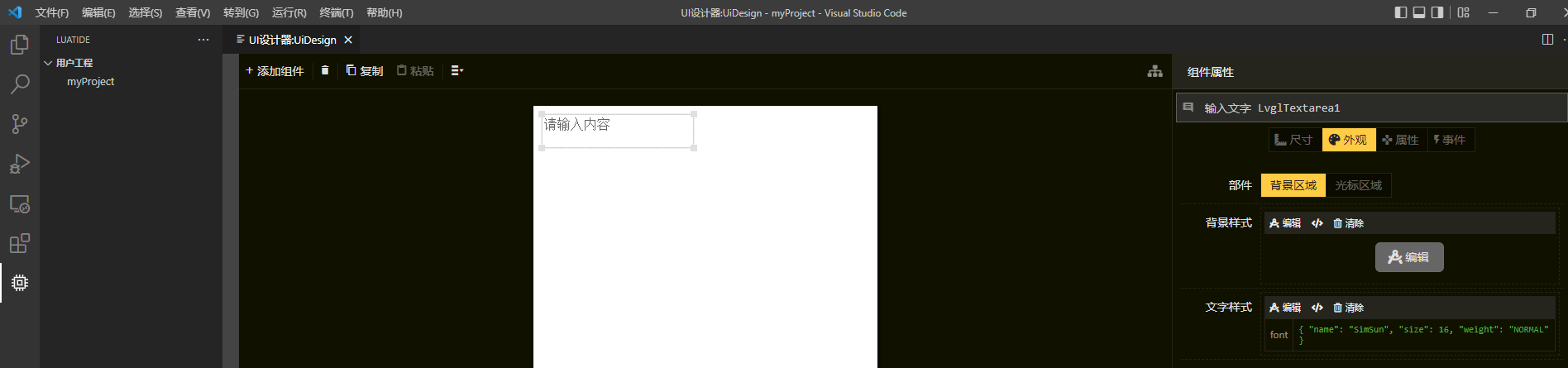

外观部件分为背景区域,光标区域2部分。
![设置005.png](https://cos.easydoc.net/36623104/files/l3leyhj4.png)
### 背景区域
背景区域可以设置背景样式和文字样式,见上图外观显示部分。
#### 背景样式

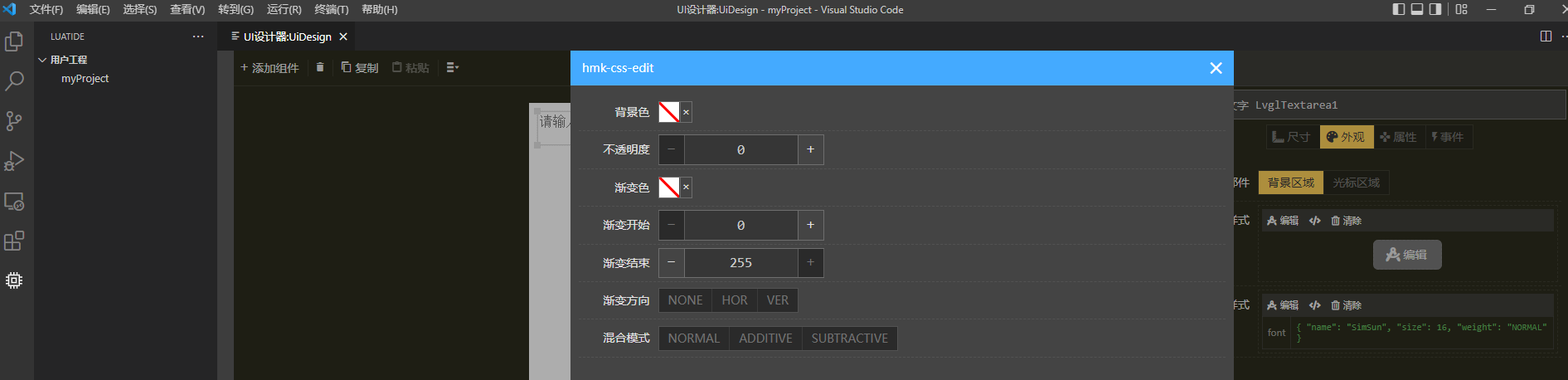

背景样式,可以设置背景颜色,不透明度(0-255)设置为0是表示完全透明,渐变色,渐变开始,渐变结束,渐变方向,混合模式,如下图所示:
![设置003.png](https://cos.easydoc.net/36623104/files/l3lew5uu.png)
#### 文字样式

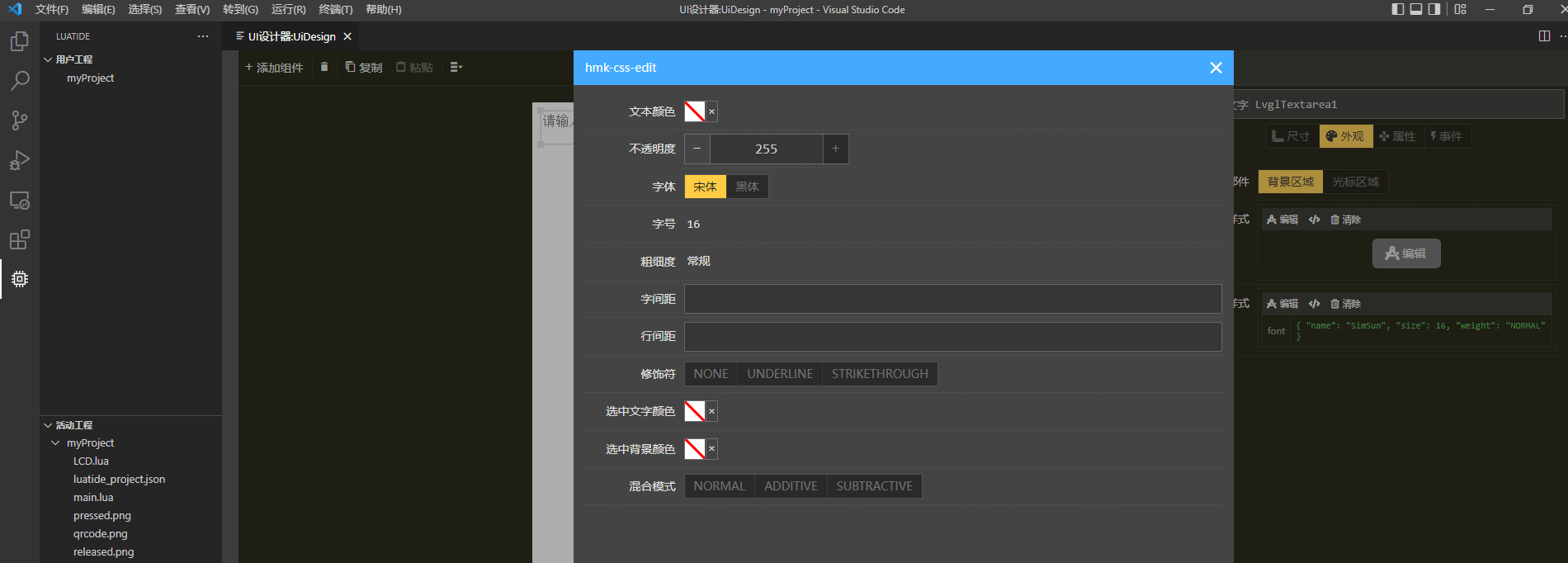

文字样式,可以设置文本颜色、字体、字号大小等。(默认支持宋体16号,如果要支持黑体,得保证你的硬件设备上有矢量字库芯片,否则设置黑体后会显示不了相应的文字内容),如下图所示:
![设置006.png](https://cos.easydoc.net/36623104/files/l3lf2kmd.png)
### 光标区域

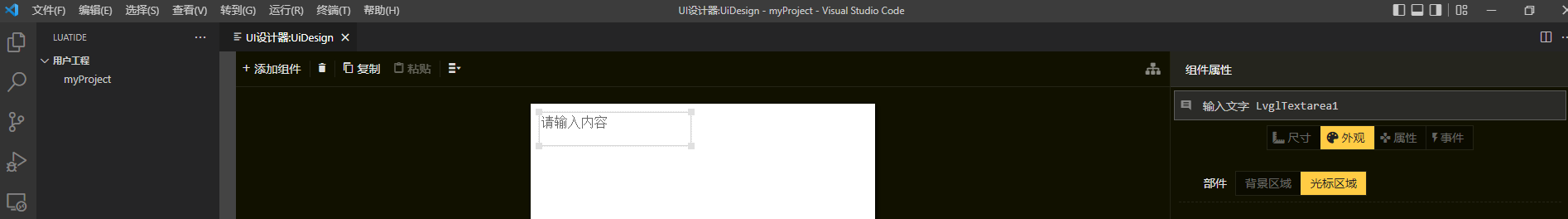

光标区域无内容可设置。
![设置007.png](https://cos.easydoc.net/36623104/files/l3lf7nt0.png)

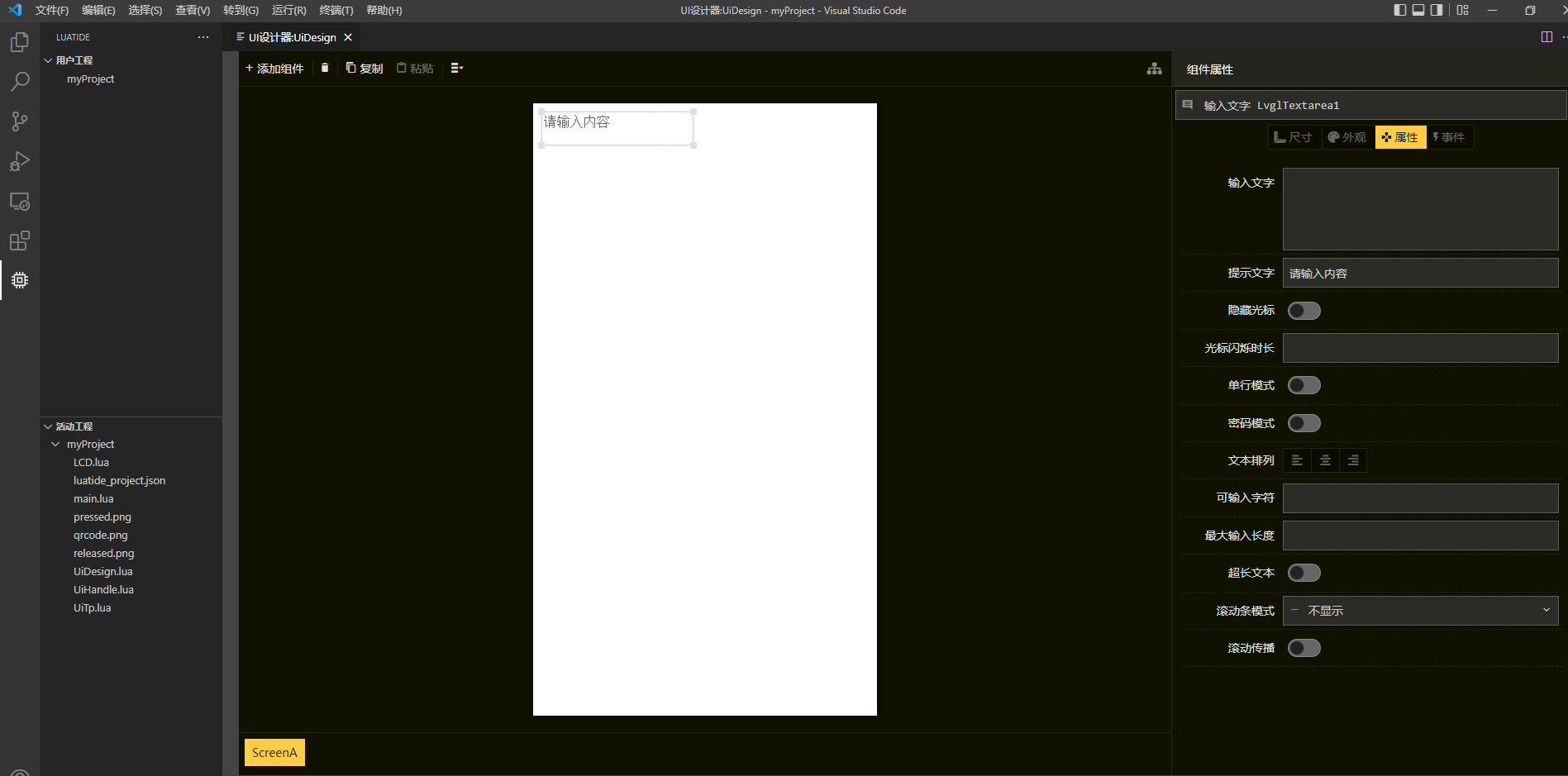

## 属性
属性包含输入文字,提示文字(无输入内容时的提示语),隐藏光标,光标闪烁时长,单行模式,密码模式,文本排列,可输入字符,最大输入长度,超长文本,滚动条模式,滚动传播,如下图所示:
![设置008.png](https://cos.easydoc.net/36623104/files/l3mbwtm0.png)
## 事件

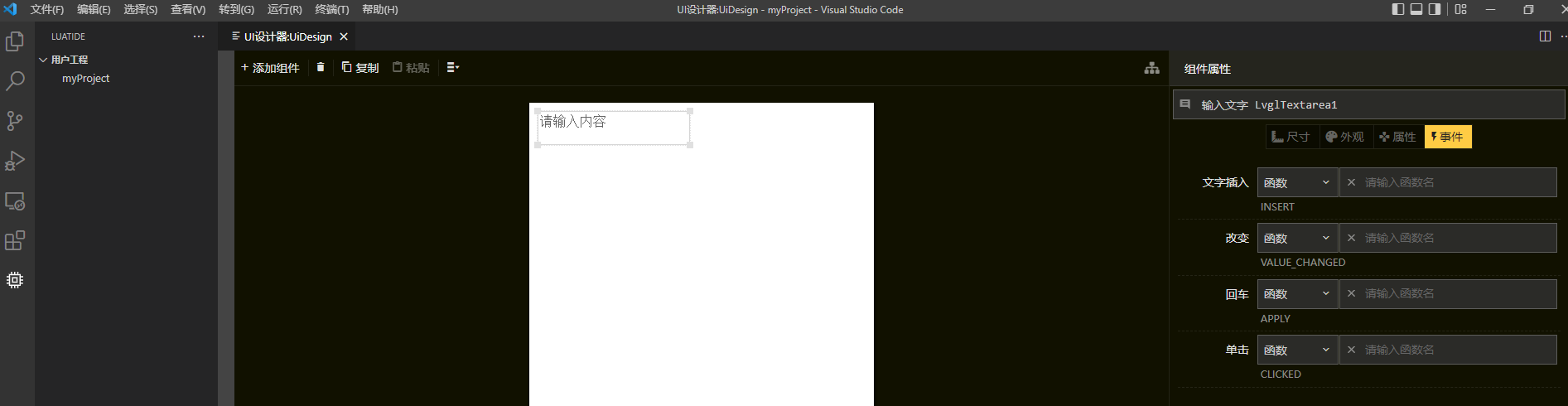

包含文字插入,改变,回车,单击事件,每种事件包含函数和屏幕2个选项。(绑定虚拟键盘后事件无效),如下图所示:
![设置009.png](https://cos.easydoc.net/36623104/files/l3mc13gs.png)
# 三、使用详解
## 打开UI设计器

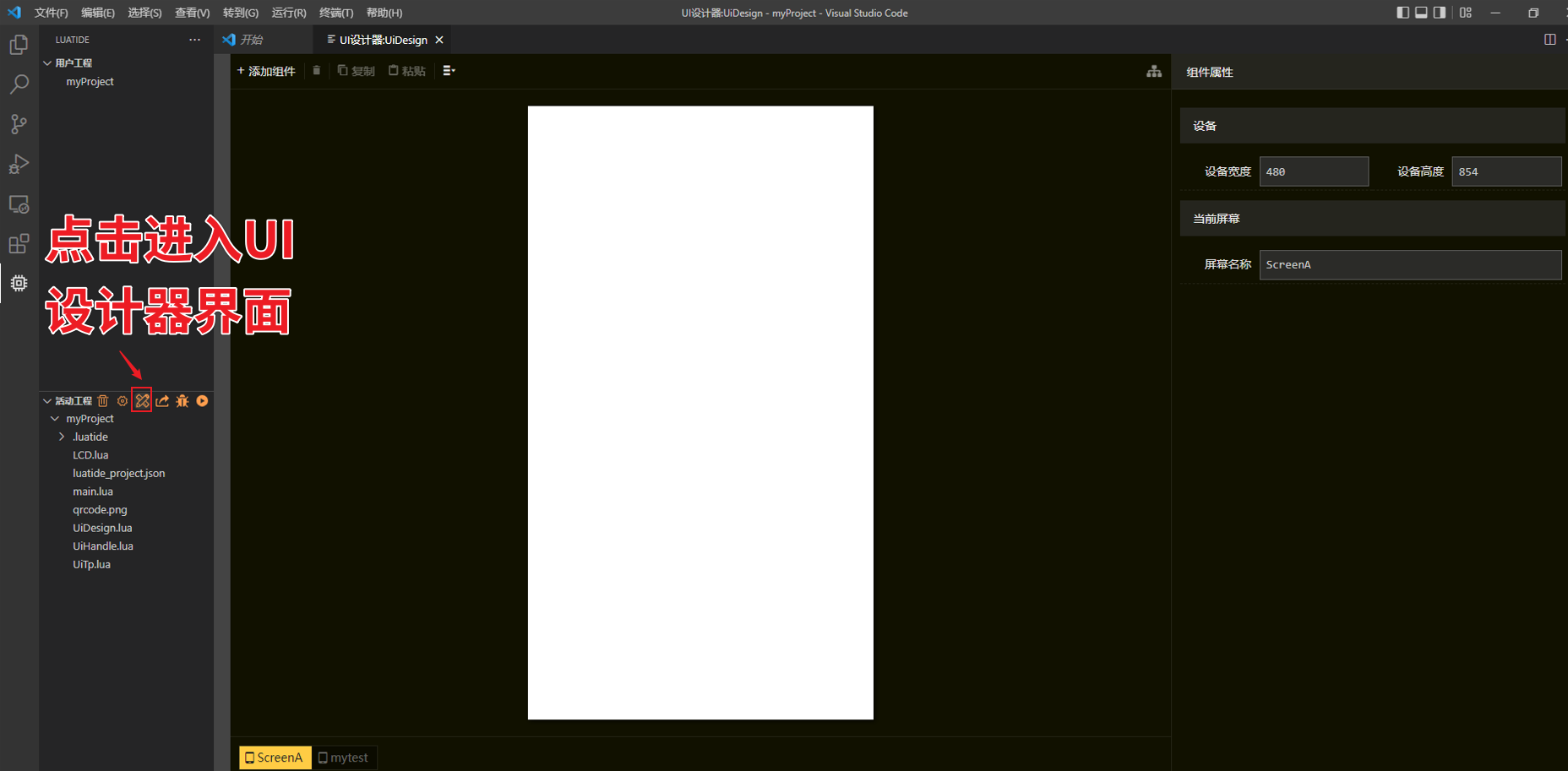

首先先创建一个UI工程,这个不做说明,参考前面的快速入门新建工程章节,然后点击UI设计器按钮进入UI设计界面。
![image.png](https://cos.easydoc.net/36623104/files/l3memw79.png)
## 添加输入文字

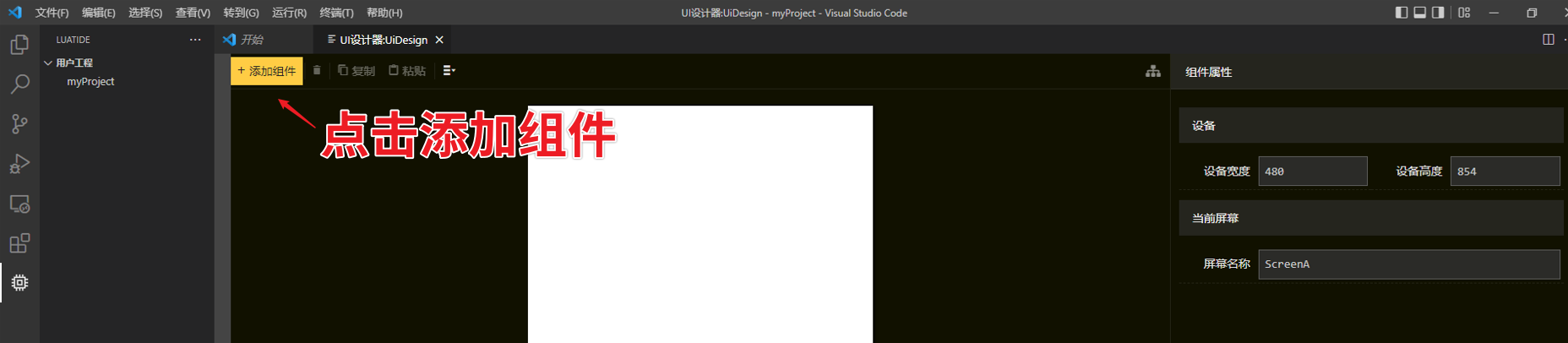

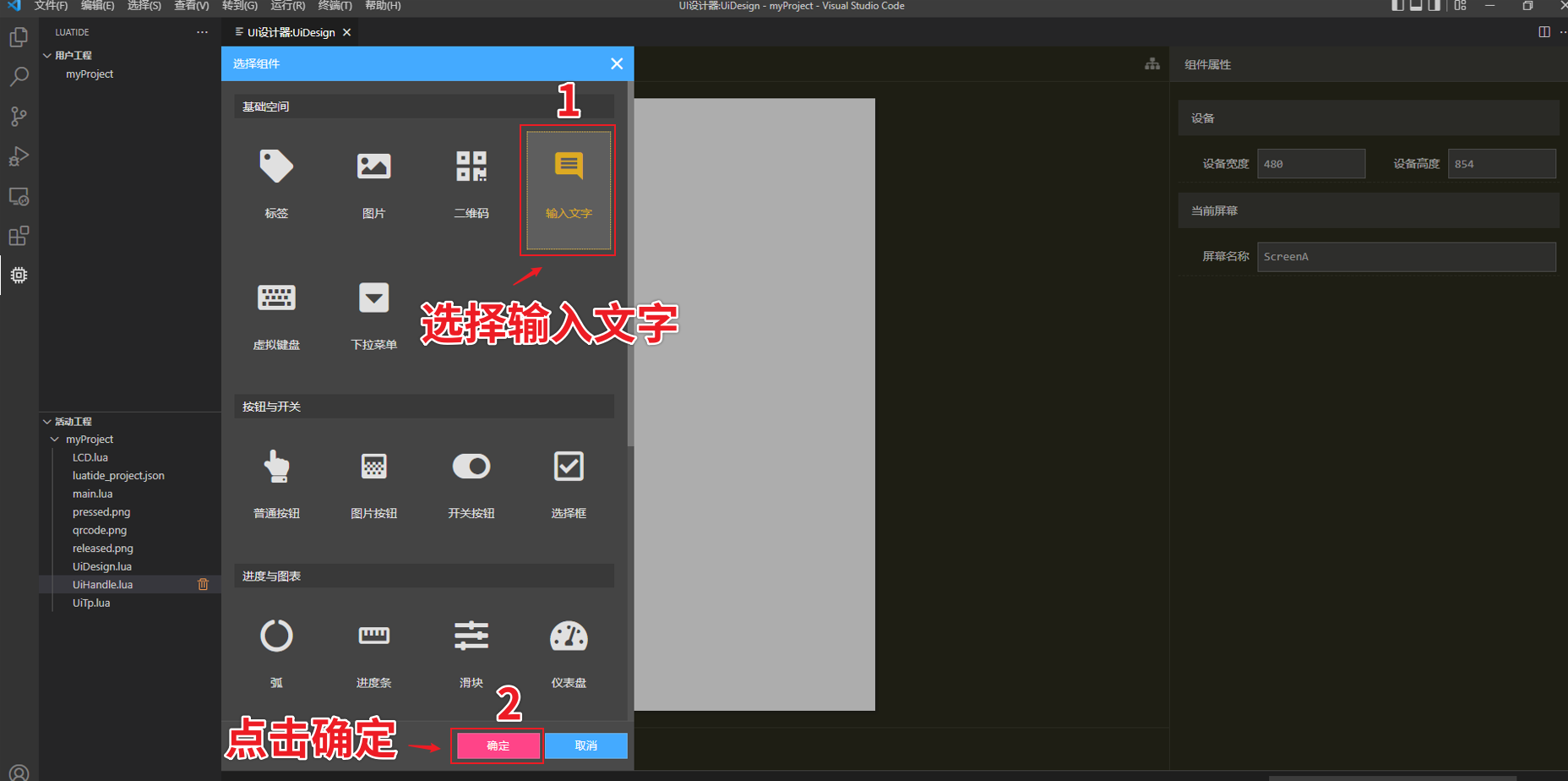

首先点击添加组件按钮,会出现一个下拉菜单,然后选择输入文字图标,点击确认。
![image.png](https://cos.easydoc.net/36623104/files/l3meoil7.png)
![使用100.png](https://cos.easydoc.net/36623104/files/l3met5zi.png)
## 控件名称修改

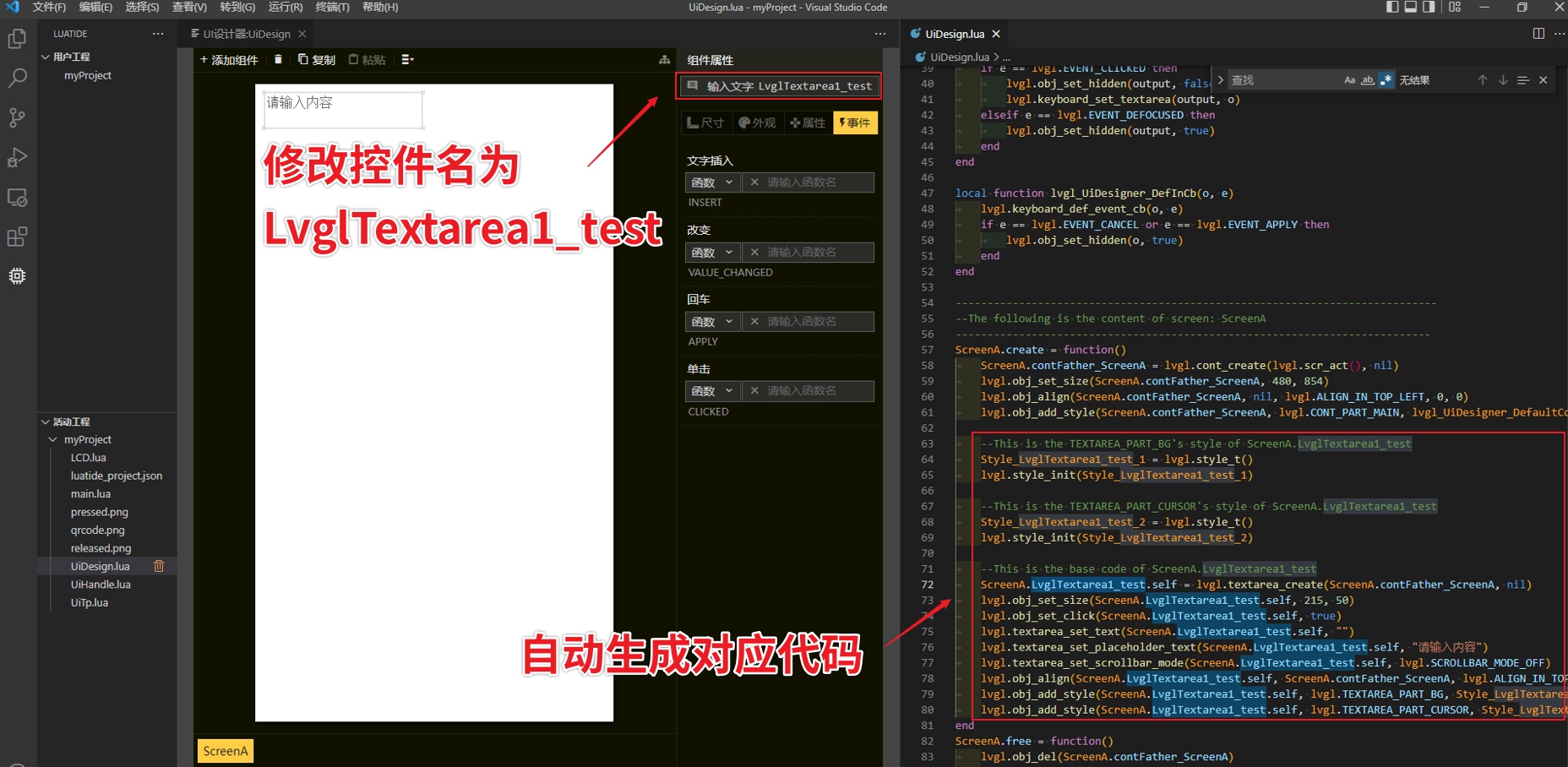

控件名称可以修改用户需要的,方便用户理解,同时会自动生成对应的代码。
![使用101.png](https://cos.easydoc.net/36623104/files/l3mf4tnf)

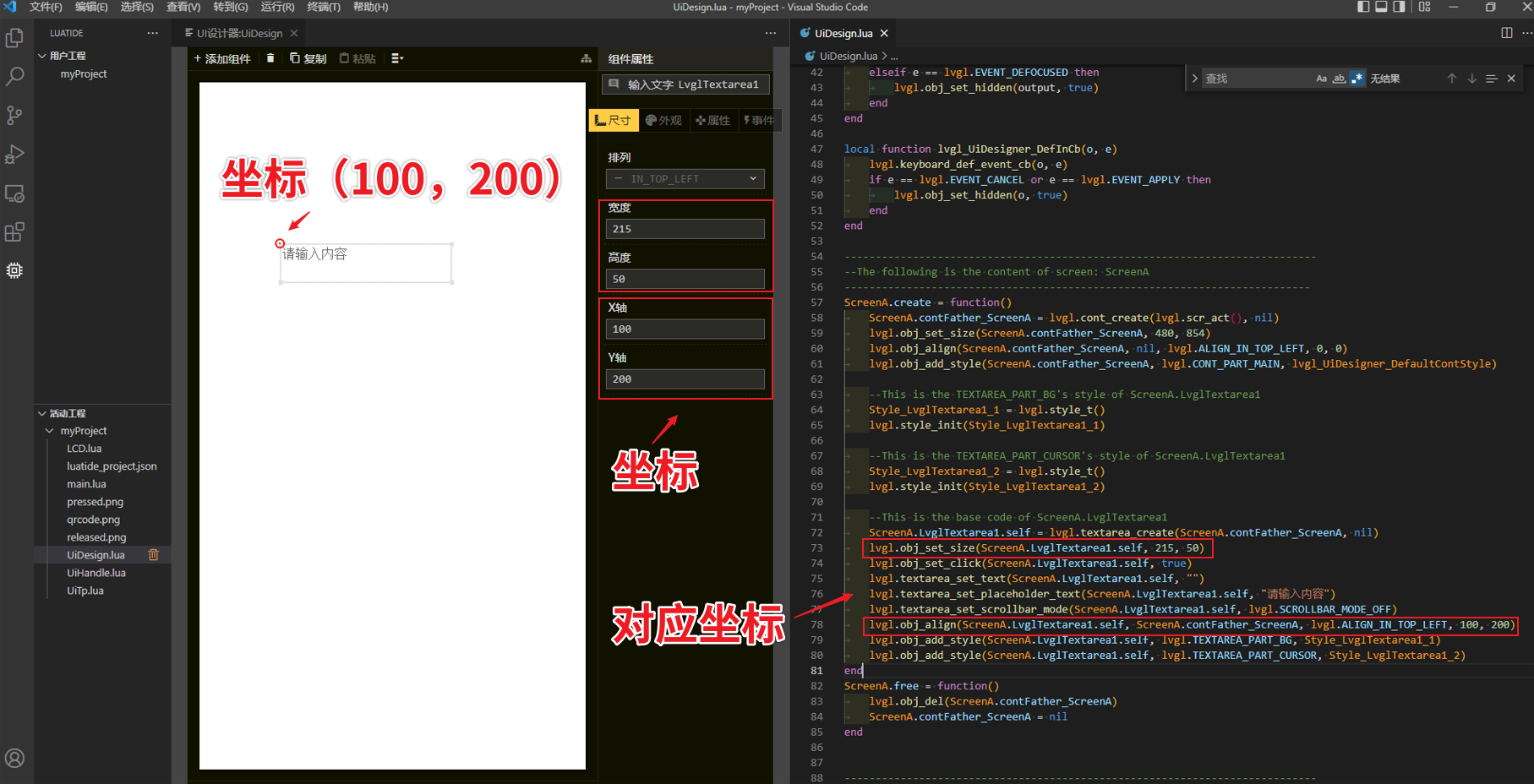

## 尺寸设置
可以通过设置X,Y轴坐标设置控件位置,也可以手动拖拽标签放到合适的位置,坐标会自动变化,屏幕左上角为像素坐标原点(x=0,y=0)。宽度和高度都可以设置。
![使用003.png](https://cos.easydoc.net/36623104/files/l3mflh9d.png)
## 外观设置
外观分为背景区域,光标区域2部分,点击编辑进入对应设置界面,点击清除删除对应设置。
### 背景区域
背景区域包含背景样式,文字样式2部分。
#### 背景样式

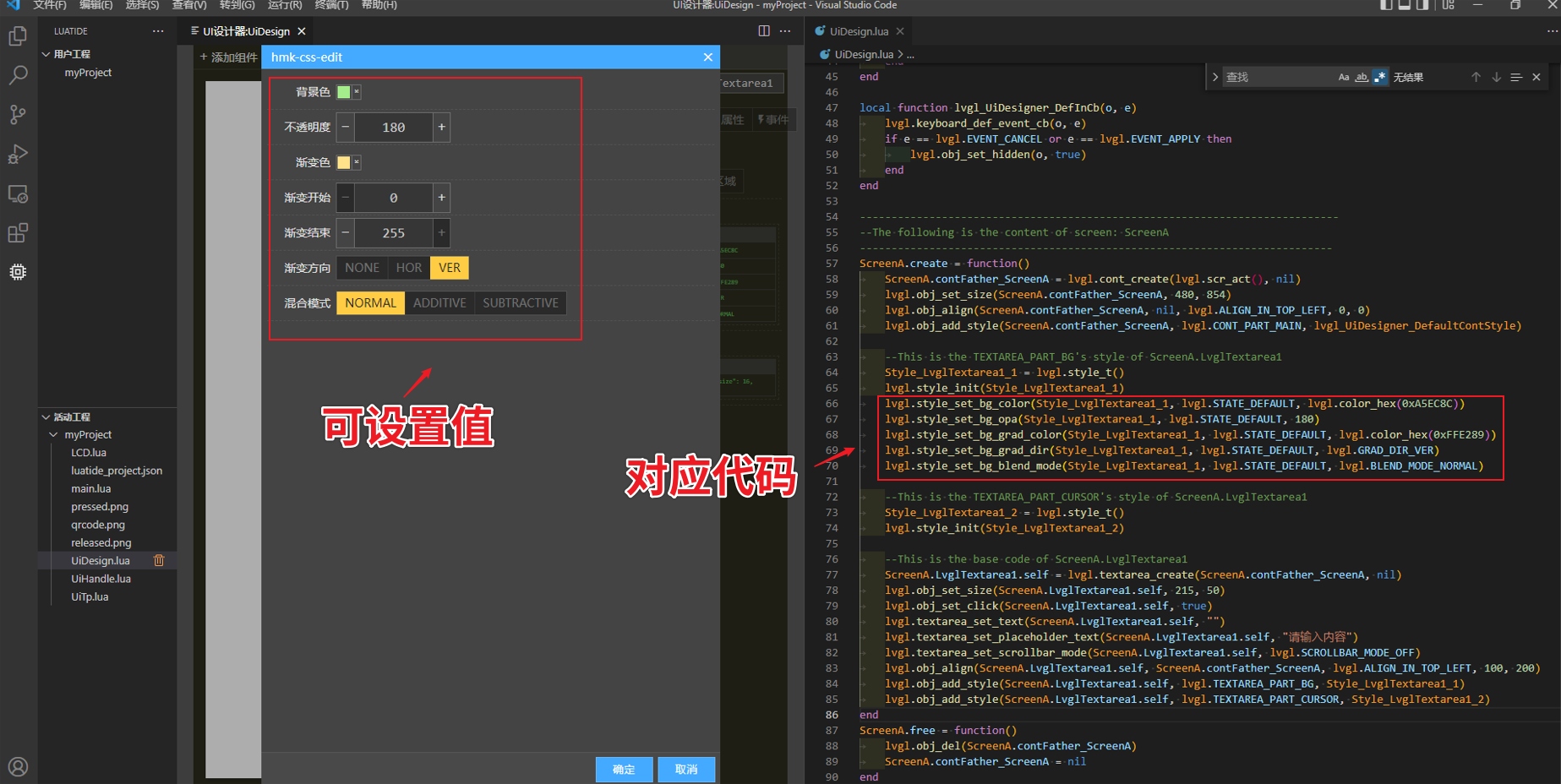

背景样式,可以设置背景颜色,不透明度,渐变色,渐变开始值,渐变结束值,渐变方向,混合模式。点击编辑进入对应设置界面,点击清除删除对应设置。
![使用103.png](https://cos.easydoc.net/36623104/files/l3mg2zbq)

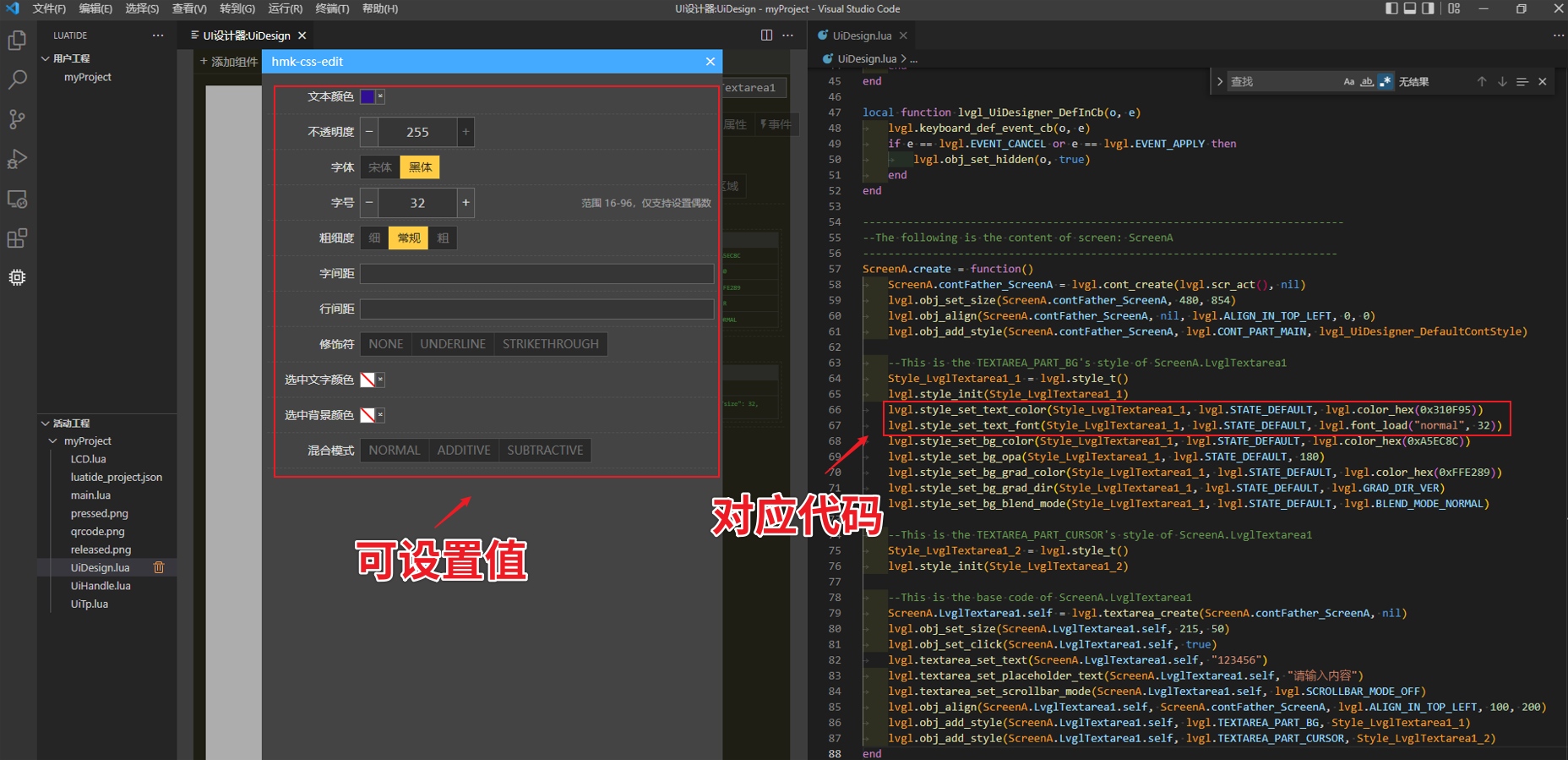

#### 文字样式
文本样式设置,包含文本颜色,不透明度,字体,字号,粗细度,字间距,行间距,修饰符,选中文字颜色,点击编辑进入对应设置界面,点击清除删除对应设置。
![使用104.png](https://cos.easydoc.net/36623104/files/l3mgbc9r)
### 光标区域
无内容需要设置。
## 属性设置

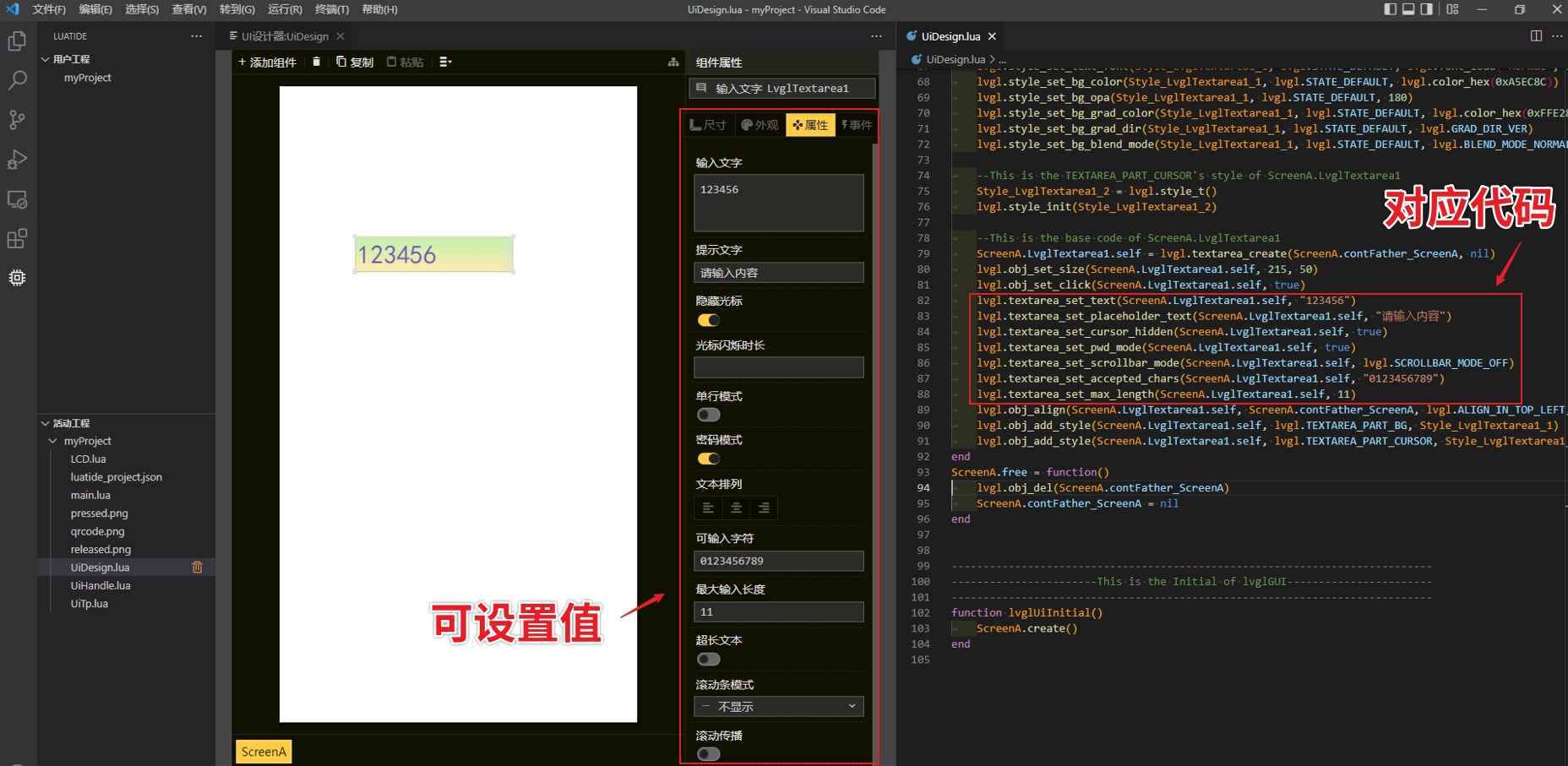

属性设置包含输入文字,提示文字(无输入内容时的提示语),隐藏光标,光标闪烁时长,单行模式,密码模式,文本排列,可输入字符,最大输入长度,超长文本,滚动条模式,滚动传播。
![使用105.png](https://cos.easydoc.net/36623104/files/l3mh4qhv)
## 运行效果

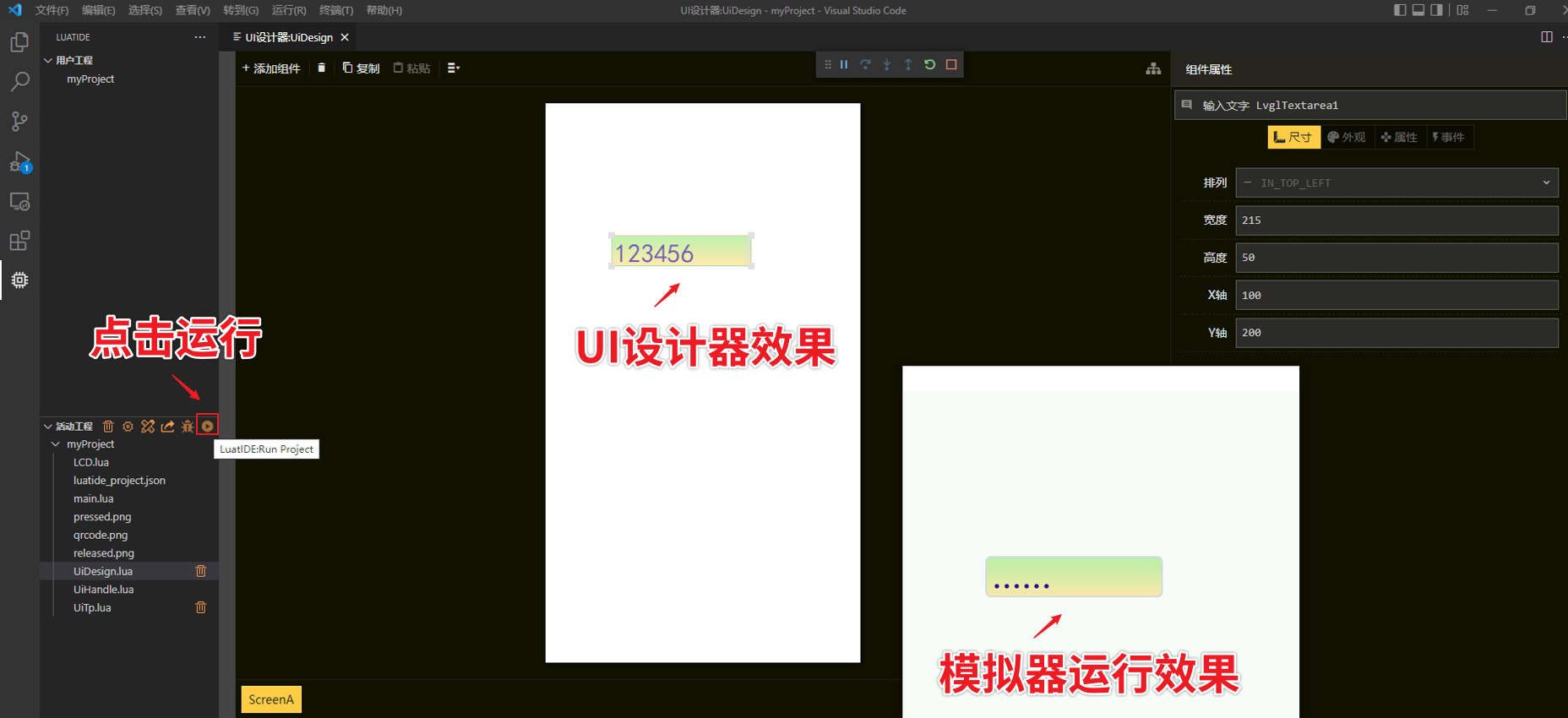

通过上面外观和属性设置后,实际运行效果如下所示:
![使用106.png](https://cos.easydoc.net/36623104/files/l3mhbbzj.png)
## 事件设置
包含文字插入,改变,回车,单击事件(和虚拟键盘关联后事件设置无效),这里我们添加一个虚拟键盘和文本框关联做数字输入和打印的演示,去做关联做屏幕切换演示。

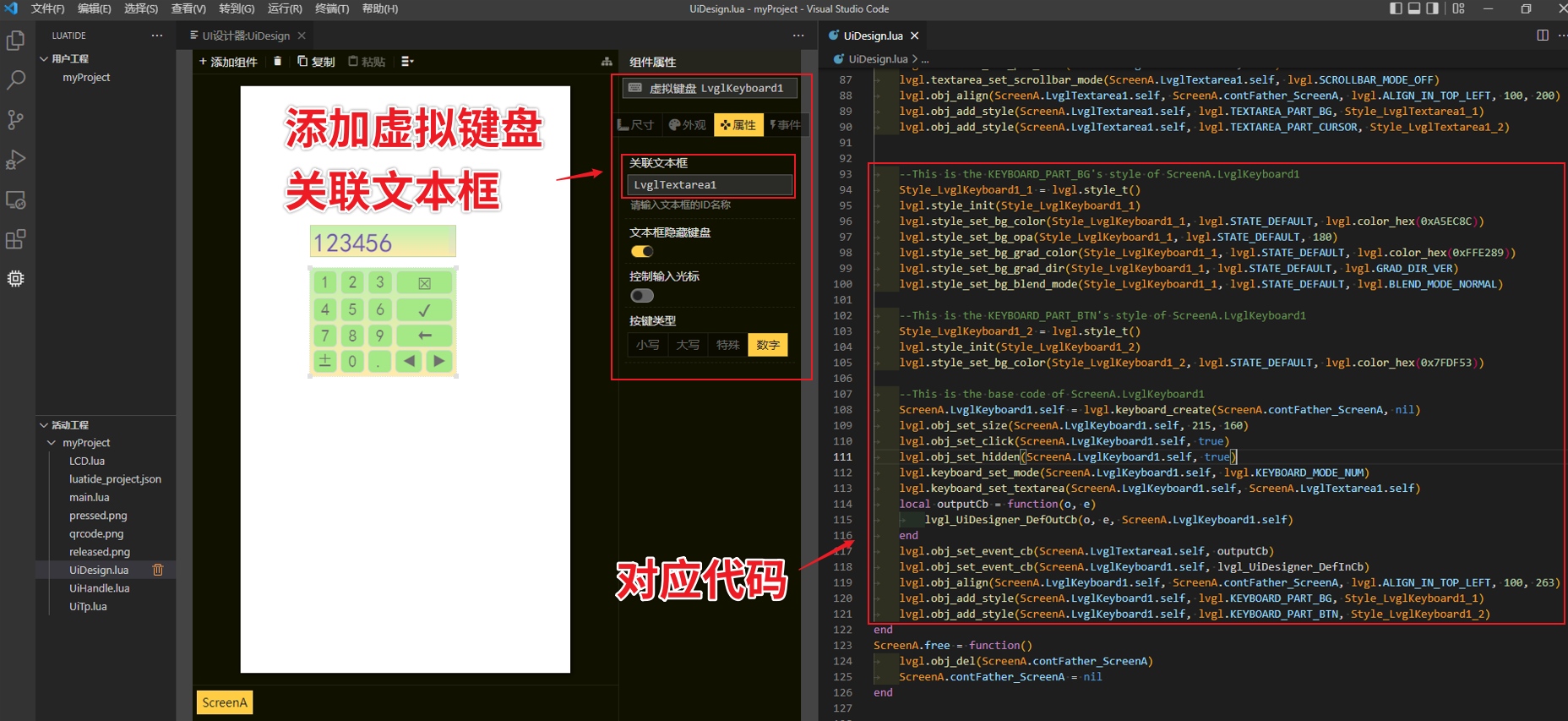

### 函数控制
这里我们添加一个虚拟键盘,并关联到我们前面创建的LvglTextarea1文本框上,在UiDesign.lua脚本里会自动注册lvgl_UiDesigner_DefOutCb消息处理函数,这里我们在添加一个文字插入的消息处理,来打印输入文字的内容。
![使用107.png](https://cos.easydoc.net/36623104/files/l3mngqb7)

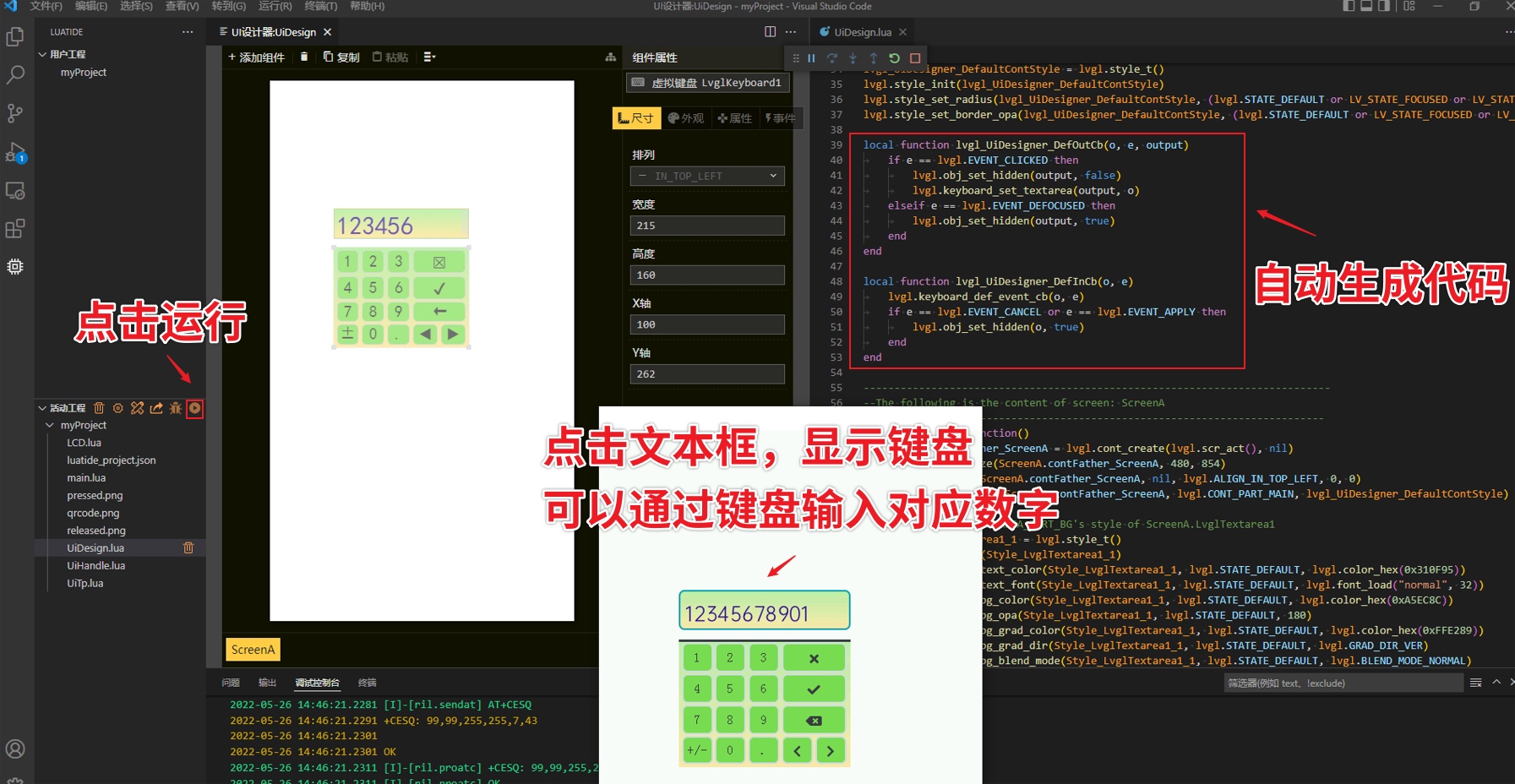

点击运行后,以为默认虚拟键盘是隐藏的,我们可以通过点击输入框来显示出虚拟键盘,然后通过虚拟键盘输入数字,为了演示效果,这里我们关闭密码模式,文本框属性设置的可输入字符为0123456789,最大输入长度为11,虚拟键盘属性的按键类型设置为数字模式,所以这里我们只能输入最大长度为11的数字。
![使用108.png](https://cos.easydoc.net/36623104/files/l3mob7q6)

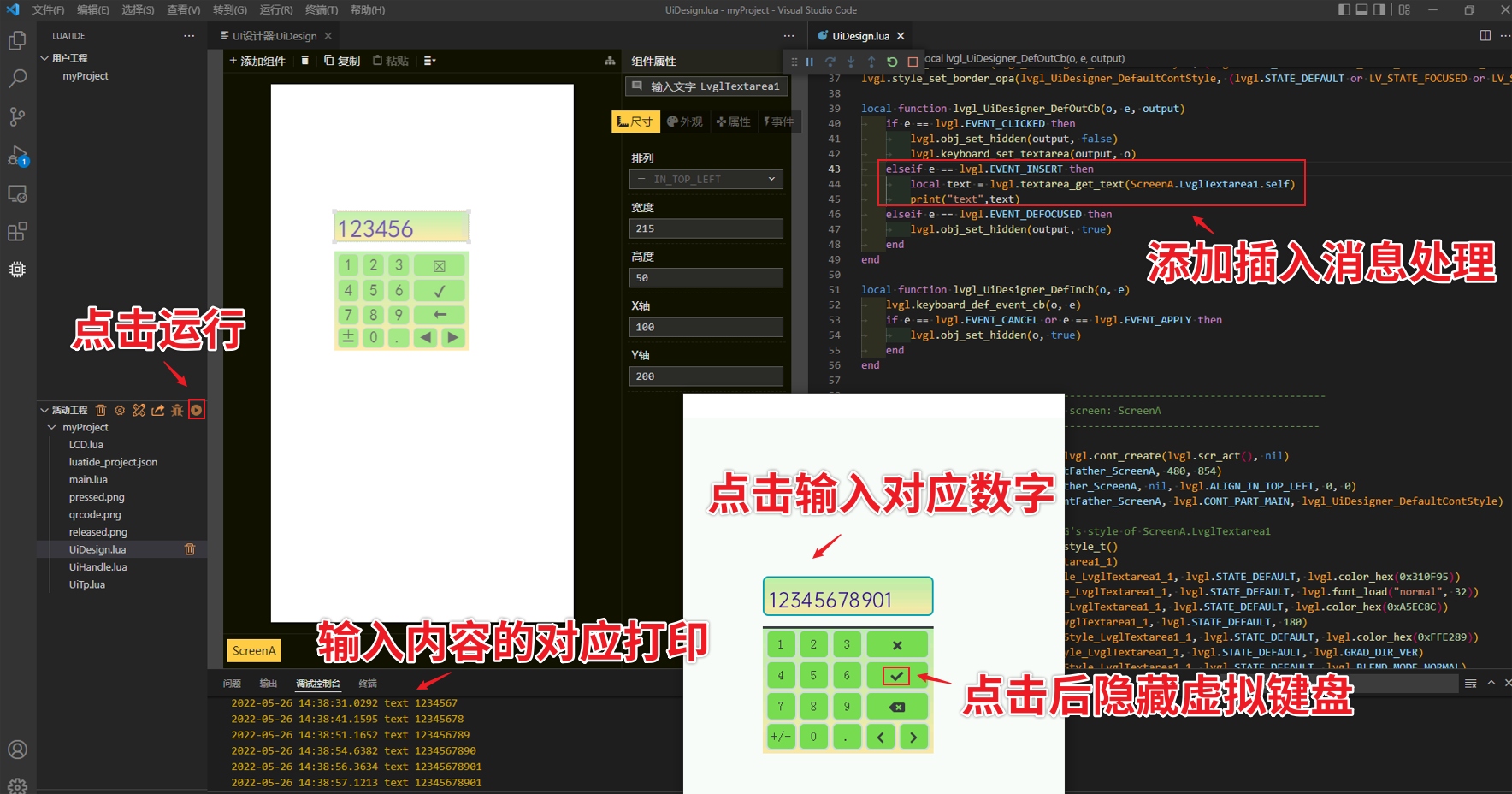

添加一个文字插入消息处理来打印输入文字的内容,运行效果如下:
![使用109.png](https://cos.easydoc.net/36623104/files/l3mod2uz)

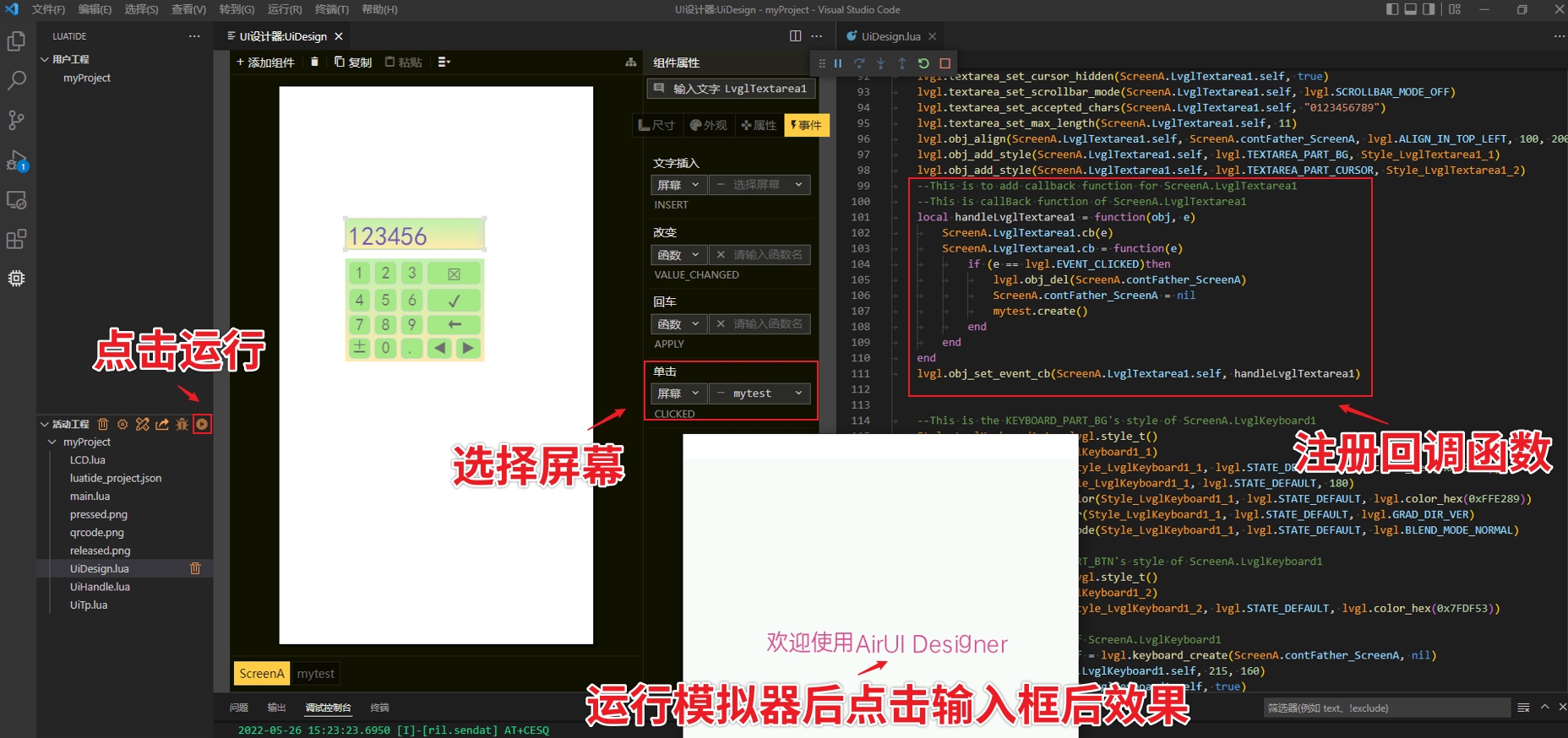

### 屏幕切换
首先添加一个新屏幕用来演示用,点击事件选择屏幕,选择新建的mytest屏幕,在UiDesign.lua会自动生成,注册点击事件的消息回调函数,去除掉和虚拟键盘的关联,运行模拟器后点击文本框后,会切换到刚才创建的mytest屏幕。
![使用110.png](https://cos.easydoc.net/36623104/files/l3mp514y)
# 四、操作视频
